Hubtüren

Hubtüren von Ahlrich Siemens – gefertigt in Zusammenarbeit mit unseren Partnern – mit pneumatischem oder elektrischem Antrieb für unterschiedliche industrielle Anwendungen.

Ob Standard Hubtüren oder individuelle Lösungen bzw. Sonderlösungen – in jedem Fall stehen Ihnen ein direkter Ansprechpartner und unsere Spezialisten mit dem gewohnt guten Service zur Seite. Wir beraten Sie gern!

Ihr Ansprechpartner für Hubtüren

Marcel Schröder

Rufen sie mich an +49 421 27808-51 oder schreiben sie mir:

captcha

HUBTÜREN – DATEN UND FAKTEN

Plug & Work

Alle Hubtüren werden komplett montiert, anschlussfertig und geprüft ab Werk geliefert. Die Aluminium-Rahmenbauweise aus ITEM Rahmenprofil mit umlaufenden 8mm Standardnuten sorgt für kurze Montagezeiten und eine schnelle Inbetriebnahme.



Intelligente Steuereinheit (pneumatische Hubtür)

Die Hubtüren sind mit einer intelligenten Steuereinheit, inklusive aller notwendigen Magnetventile ausgestattet. Platzsparend montiert am Rahmenprofil der Hubtür.



Service

Sowohl die Inbetriebnahmen als auch die Wartungsarbeiten können auf Wunsch gern von unseren hauseigenen Servicetechnikern übernommen werden.



Sicherheit

Eine Schutzkontaktleiste sorgt dafür, dass die Hubtür bei Berührung in die Endlage zurückläuft und die Schließung erst nach der Quittierung erfolgt. Ein integrierter Sicherheitsschalter ist extern an ein Sicherheitsrelais oder an die SPS angeschlossen. Bei schnell laufenden Türen wird in den Endlagen automatisch ein zusätzlicher Dämpfungsimpuls ausgelöst.



Anschluss

Der elektrische Anschluss erfolgt über ein ca. 10m langes, 18-adriges Kabel – optional mit Steckverbindung an der Hubtür. Die pneumatische Versorgung erfolgt über eine QS-8-Steckverbindung.



Basic Pack

Alle pneumatisch betriebenen Hubtüren sind auch als Basic Pack Version erhältlich: ohne Endschalter, ohne Sicherheitsschalter und ohne intelligente Steuereinheit.



Standard Hubtür - Pneumatischer Antrieb

Konstruktion:

ITEM Rahmenprofil 80 mm x 40 mm mit 8 mm Standardnuten



Antrieb:

FESTO Zylinder mit PPS-Endlagendämpfung, ab 850 mm Breite, zwei Zylinder



Anschluss:

Plug & Work Gesamtbreite*:600 mm bis 2.000 mm(weitere Größen auf Anfrage)



Hub:

ca. 250 mm bis 1.200 mm Gesamthöhe*:ca. Hub x 2 + 300 mm



Tiefe*:

98 mm



Öffnungs-/Schließzeiten*:

max. ca. 0,8 m/sec.



Flächenelemente:

wählbar



Option:

Schließrichtung wahlweise von oben nachunten oder von unten nach oben

Standard Hubtür pneumatisch

Standard Hubtür - Elektrischer Antrieb

Konstruktion:
ITEM Rahmenprofil 80 mm x 40 mm
mit 8 mm Standardnuten


Antrieb:
DC-Servoantrieb mit integriertem,
programmierbaren Motorcontroller,
bei großen Türen AC-Servoantrieb


Anschluss:
Plug & Work


Gesamtbreite*:
600 mm bis 2.000 mm
(weitere Größen auf Anfrage)


Hub:
ca. 250 mm bis 1.200 mm


Gesamthöhe*:
Hub x 2 + 120 mm


Tiefe*:
98 mm


Öffnungs-/Schließzeiten*:
max. ca. 0,5 m/sec


Flächenelemente:
wählbar


Option:
Schließrichtung wahlweise von oben
nach unten oder von unten nach oben

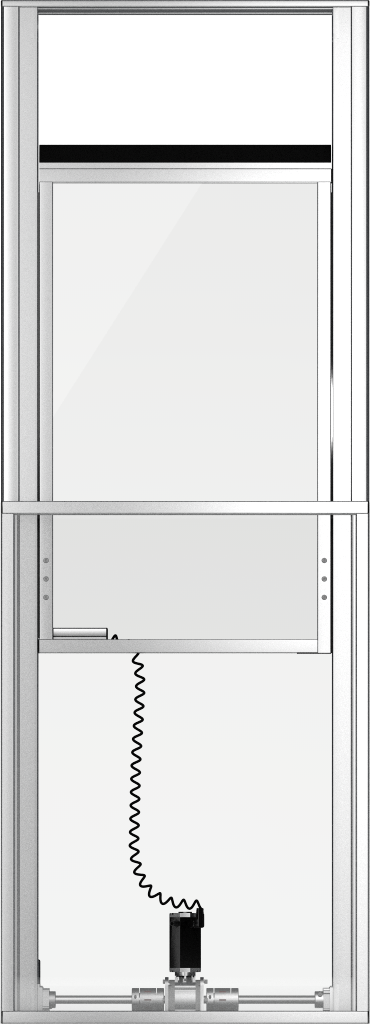

Standard Hubtür elektrisch

standard Hubtür, elektrisch

Hauben Hubtür - Winkelform, pneumatischer Antrieb

Konstruktion:
ITEM Rahmenprofil 80 mm x 40 mm mit 8 mm Standardnuten,
mit integrierter Schaltleiste


Antrieb:
2 Stück FESTO DSNU 25 Zylinder, PPS-Dämpfung


Anschluss:
Plug & Work


Gesamtbreite*:
max 1.200 mm


Hub:
max 1.000 mm


Gesamthöhe*:
2 x Hub 300 mm


Tiefe*:
200 bis 600 mm (Sondermaße möglich)


Öffnungs-/Schließzeiten*:
max. 0,5 m/sec.


Flächenelemente:
wählbar


Besonderheiten:
45° Winkelform, integrierte Schutzleiste,
Kugelumlaufführung, 45° gewinkelt

Haubenhubtür, winkelförmig, pneumatisch

Doppelte Hubtür - Pneumatischer Antrieb

Konstruktion:
ITEM Rahmenprofil 80 mm x 40 mm mit 8 mm Standardnuten


Antrieb:
FESTO PPS-Zylinder mit Endlagendämpfung, ab 850 mm Breite zwei Zylinder


Anschluss:
Plug & Work


Gesamtbreite*:
600 mm bis 2.000 mm (weitere Größen auf Anfrage)


Hub:
2 x 250 mm bis 2 x 750 mm nach Kundenanforderung, auch asymetrisch


Gesamthöhe*:
2 x Öffnungshöhe + 550 mm


Tiefe*:
98 mm


Öffnungs-/Schließzeiten*:
durch doppelten Hub ca. 1/2 Öffnungs- und Schließzeit im Vergleich zur Standard Hubtür


Flächenelemente:
wählbar

doppelte Hubtür, pneumatisch

Horizontale Hubtür - Pneumatischer Antrieb

Konstruktion:
ITEM Rahmenprofil 80 mm x 40 mm mit 8 mm Standardnuten


Antrieb:
zwei FESTO DGC Zylinder mit Endlagendämpfung


Anschluss:
Plug & Work


Öffnungsbreite*:
500 mm bis 1.000 mm


Öffnungshöhe*:
500 mm bis 1.500 mm


Gesamtbreite*:
2 x Öffnungsbreite + 120 mm


Gesamthöhe*:
Öffnungshöhe + 200 mm


Tiefe:
unten 58 mm, oben 138 mm


Öffnungs-/Schließzeiten:
0,3 bis 0,4 m/sec.


Flächenelemente:
wählbar


Besonderheiten:
geführt mit Kugelumlaufführung, intergrierter Sicherheitsschalter, kompakte Bauform, kompl.- Installation im Rahmen integriert, Sondermaße auf Anfrage möglich

horizontale Hubtür, pneumatisch

Horizontale Hubtür - Elektrischer Antrieb

Konstruktion:
ITEM Rahmenprofil 80 mm x 40 mm
mit 8 mm Standardnuten


Antrieb:
DC-Servoantrieb mit integriertem, programmierbaren Motorcontroler


Anschluss:
Plug & Work


Öffnungsbreite*:
500 mm bis 1.500 mm


Öffnungshöhe*:
500 mm bis 2.000 mm


Gesamtbreite*:
2 x Öffnungsbreite + 250 mm


Gesamthöhe*:
Öffnungshöhe + 260 mm (ohne Motor)


Tiefe:
unten 120 mm, oben 200 mm


Öffnungs-/Schließzeiten:
max. ca. 0,3 bis 0,4 m/sec.


Flächenelemente:
wählbar


Besonderheiten:
synchronisierter Gleichlauf über Zahnstange, geführt mit Kugelumlaufführung, integrierte Sicherheitsschalter, kompakte Bauform, kompl.- Installation im Rahmen integriert, Sondermaße auf Anfrage möglich

OPTION:
TELESKOPTÜR WIE ABGEBILDET


Öffnungsbreite:
800 mm bis 1.500 mm


Gesamtbreite:
1,5 x Öffnungsbreite + 300 mm
Teleskoptür

horizontale Hubtür, elktrisch

Schweißfeste Hubtür - Pneumatischer Antrieb

Konstruktion:
ITEM Rahmenprofil 80 mm x 40 mm mit 8 mm Standardnuten


Antrieb:
FESTO Zylinder mit PPS-Endlagendämpfung, ab 850 mm Breite, zwei Zylinder


Anschluss:
Plug & Work


Gesamtbreite*:
600 mm bis 2.000 mm (weitere Größen auf Anfrage)


Hub:
ca. 250 mm bis 1.200 mm


Gesamthöhe*:
ca. Hub x 2 + 300 mm


Tiefe*:
98 mm


Öffnungs-/Schließzeiten*:
max. ca. 0,8 m/sec.


Flächenelemente:
wählbar


Option:
Schließrichtung wahlweise von oben nach unten oder von unten nach oben


Besonderheiten:
FESTO-Zylinder im Alu-Kabelkanal verbaut, Kolbenstange im geschlossenen
Zustand der Hubtür eingefahren! Verschlauchung und Verkabelung sicher
im Türrahmen verbaut.

schweissfeste Hubtür

Schallgedämmte Hubtür - Pneumatischer Antrieb

Konstruktion:
ITEM Rahmenprofil 80 mm x 40 mm mit 8 mm Standardnuten


Antrieb:
FESTO PPS-Zylinder mit Endlagendämpfung, ab 850 mm Breite zwei Zylinder


Anschluss:
Plug & Work


Gesamtbreite*:
600 mm bis 2.000 mm


Hub:
250 mm bis 1.200 mmm


Gesamthöhe*:
Hub x 2 + 300 mm


Tiefe:
120 mm


Öffnungs-/Schließzeiten:
max. ca. 0,6 m/sec.


Flächenelemente:
doppelt verglast, spezielle Dichtelemente, wählbar

schallgedämmte Hubtür

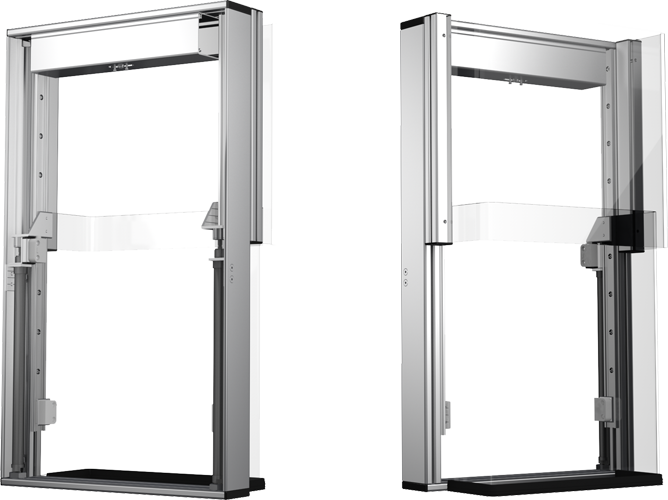

Mini Hubtür - Pneumatischer Antrieb

Konstruktion:
ITEM Profile mit 6 mm Nut


Antrieb:
FESTO Zylinder mit PPS-Endlagendämpfung


Anschluss:
Plug & Work


Gesamtbreite*:
250 mm bis 600 mm


Hub:
ca. 150 mm bis 400 mm


Gesamthöhe*:
ca. Hub x 2 + 220 mm


Tiefe:
120 mm bis 300 mm


Öffnungs-/Schließzeiten:
ca. 1,0 sec.


Flächenelemente:
Polycarbonat


Option:
Schließrichtung von oben nach unten

mini Hubtür
